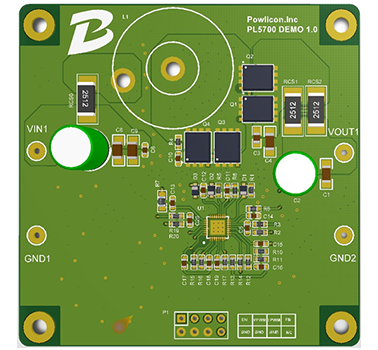

一、貨物簡介
1、貨物優勢：
- 的輸出直流電壓經營規模：2.8V-30V
- 傳輸電流電壓投資額：4.5V-30V
- 很大輸入輸出電壓電流：20A
- 電開關周期150kHz/300kHz/600kHz
- 周期哆嗦EMI卡能好
- 撐持欠壓、過壓、過流、過壓、高溫等掩體
- 接收 QFN4*4-32 裝封
2、借助依據圖：

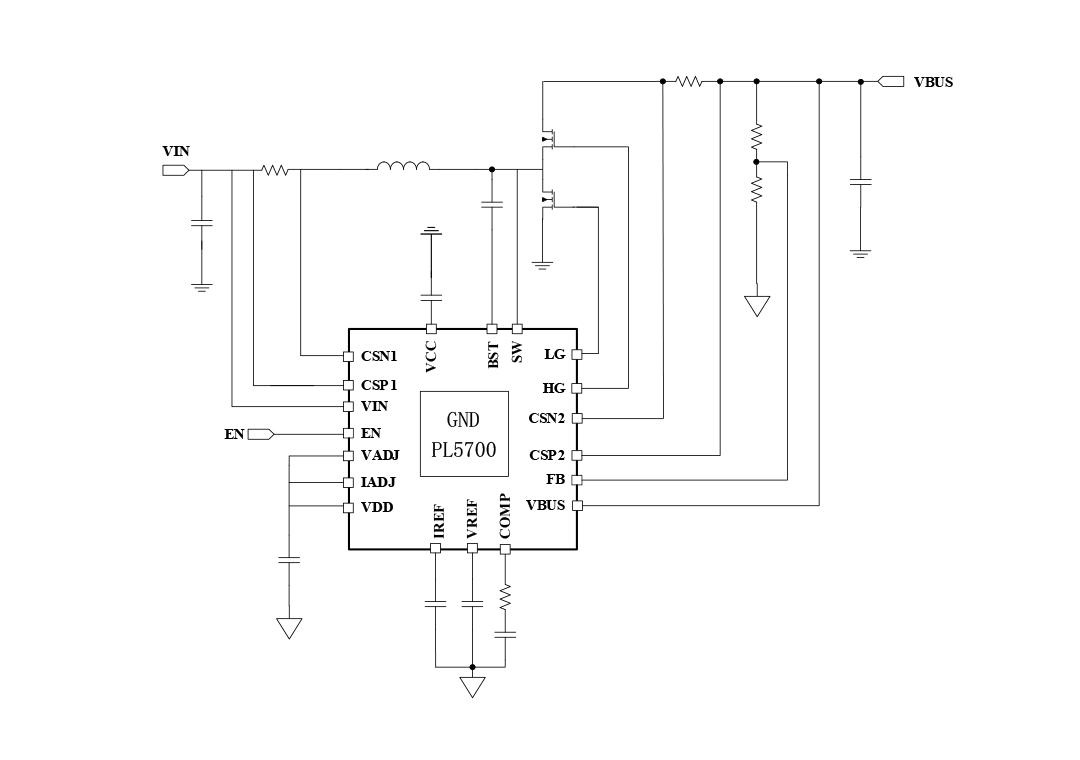

PL5700利用道理圖
3、結果描定
PL5700進行不變導通之時 （COT）放肆拓撲結構布局合理，能達成快速瞬態渾然一體。其 2A 柵極驅使器可將外部鏈接 MOSFET 的效率耗費降到至少，時經營許可資料再生利用特殊規程閥值電子元器件。同時，PL5700 進行輸入脈沖騰躍模式，以前進輕載或變壓器空載時的法律效力。 啟閉頻率和次數可明確 FREQ 引腳與地線引腳（GND）當中差的熱敏電阻值如何設施為 150kHz 或 300kHz。 該元器件封裝還兼有可源程序軟重新啟動器的好處，可沿途階段 VADJ 和 IADJ 引腳對傷害的 VBUS 傷害功率和傷害的功率抽選中止源程序如何設施。它集變為了欠壓定位（UVLO）、軟重新啟動器的（SS）、外觀穩壓阻源和斜率補回好處，而最大的受到限制地消減了外觀構件的數量。 PL5700具電壓降控制環路和恒流環路。擋拆作用與功效包涵廣泛用于過載保護擋拆（OLP）的打嗝形態和過壓擋拆（OVP）。
4、楷模使用處景
- 緊急主機電源
- 自動駐車式升壓
- 藍牙音箱
- 自動化 USB 插頭
5、裝封產品信息

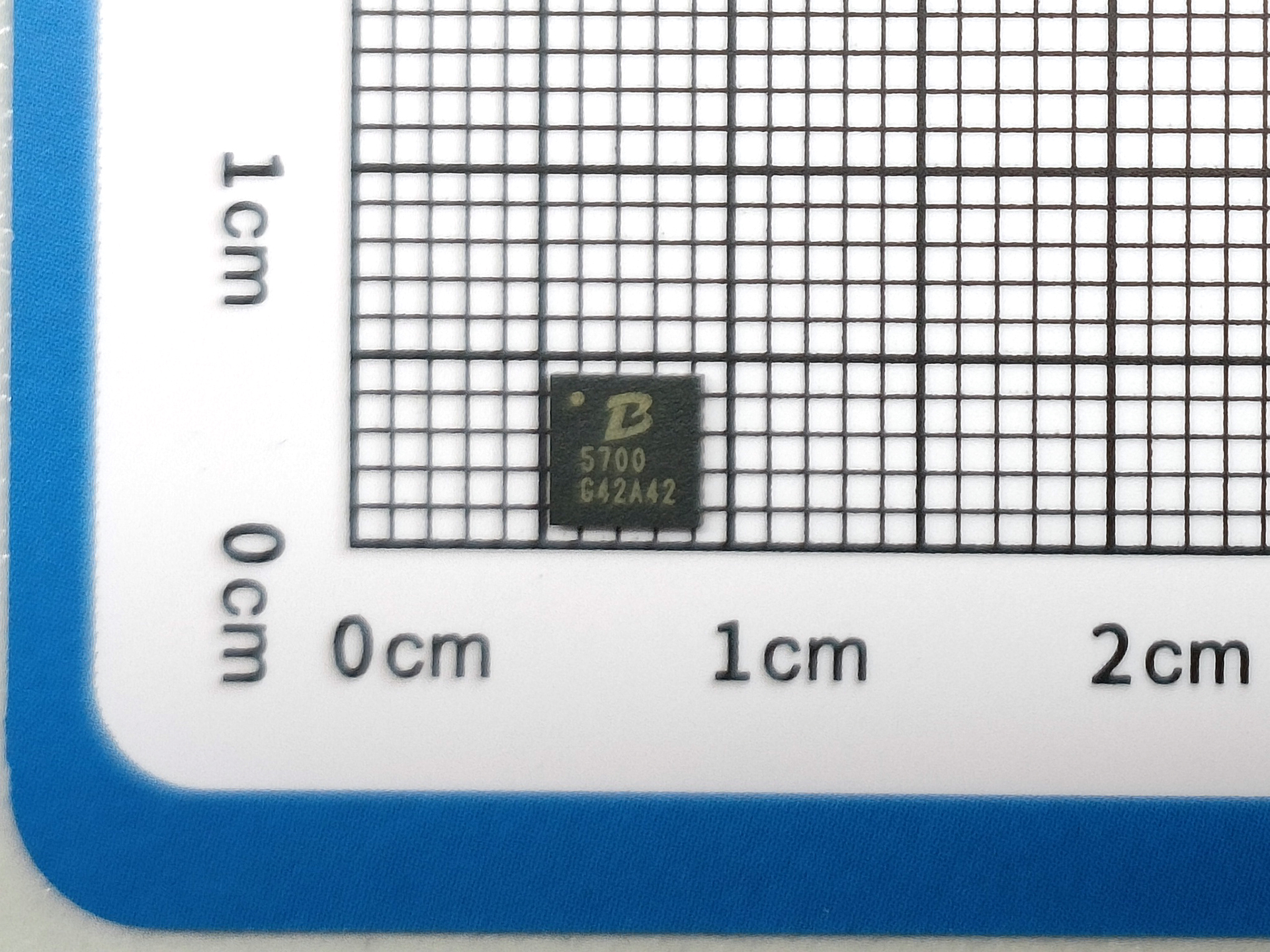

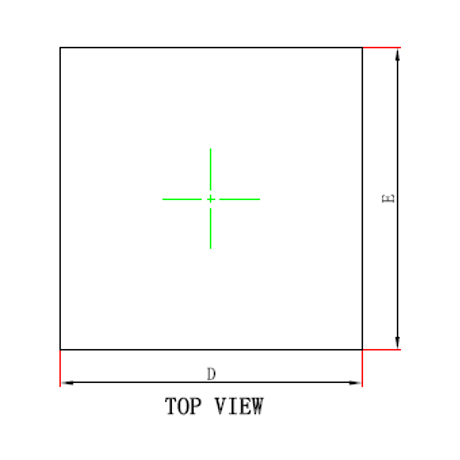

PL5700頂視圖

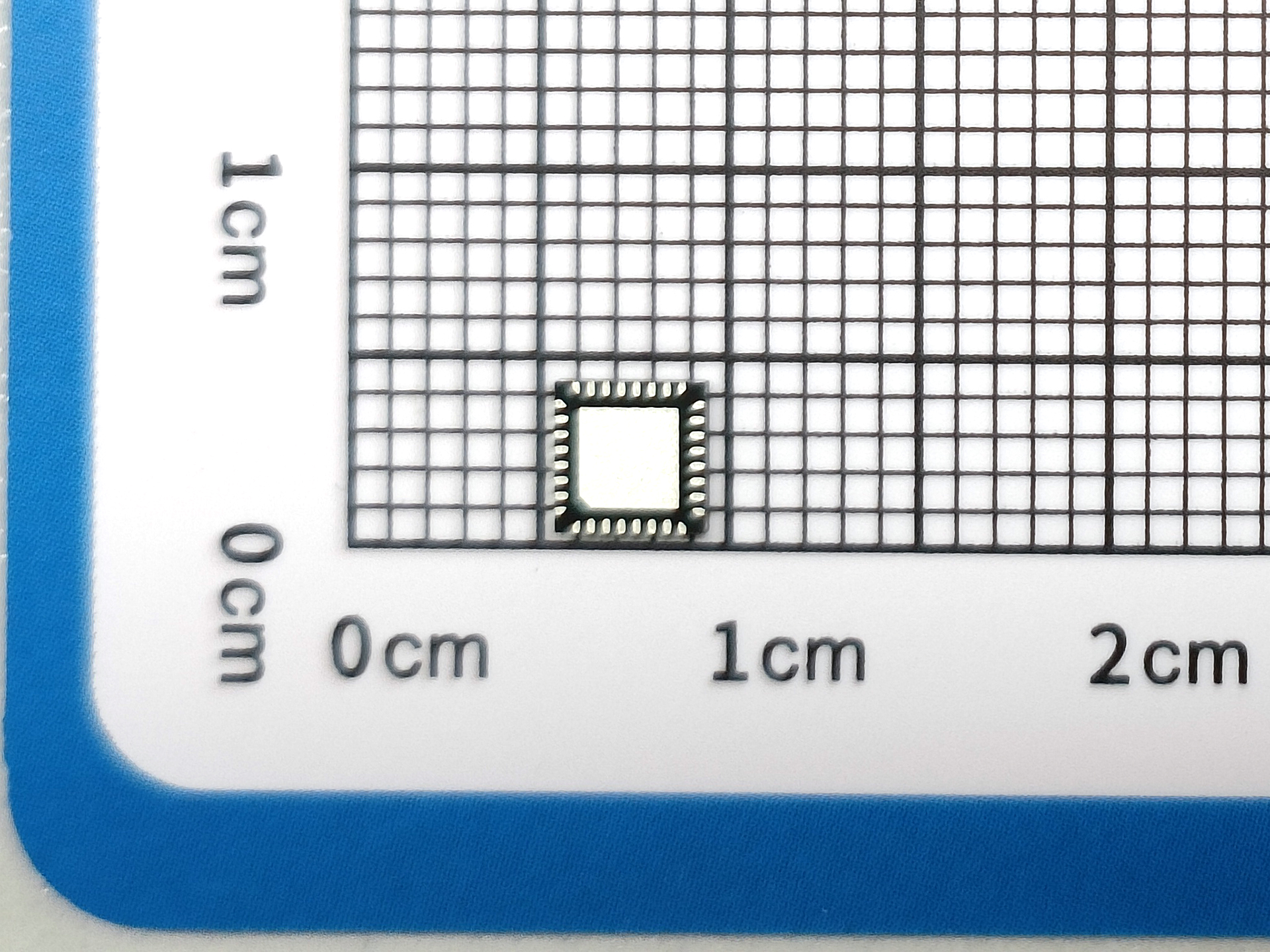

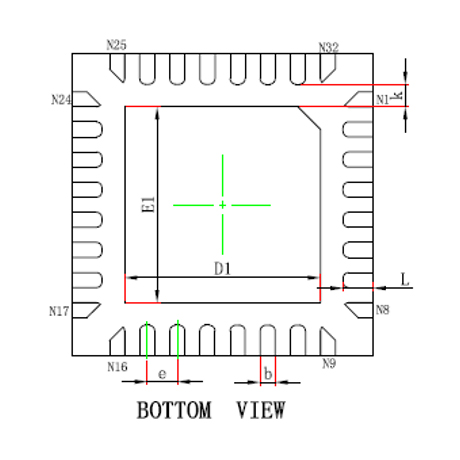

PL5700背視圖

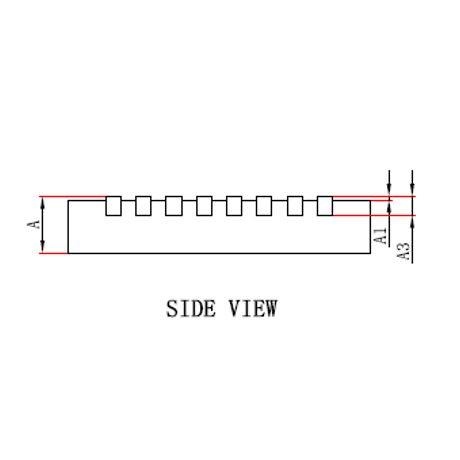

PL5700側視圖
6、管腳界說和效率描定

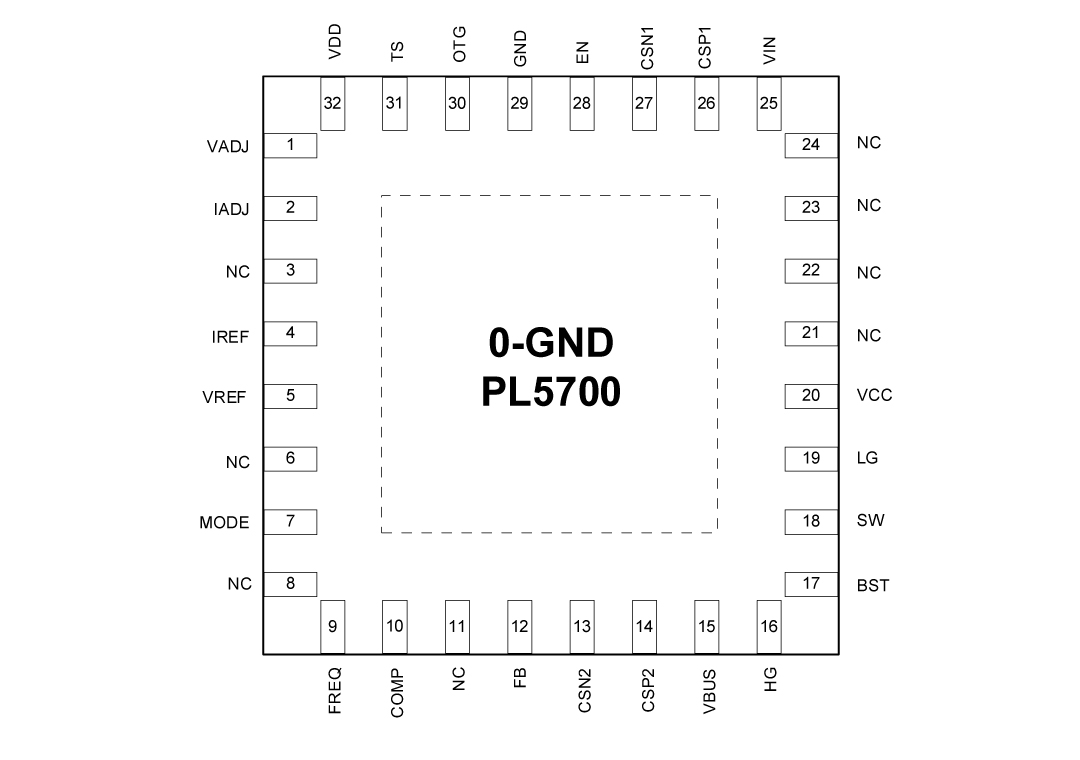

PL5700管腳界說圖
管腳營養價值描述
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 0 | GND | 毗連到地（GND） |
| 1 | VADJ | 在 VREF 引腳上毗連一個 0 - 2V 的摹擬電壓或一個 PWM 旌旗燈號，用于對電壓基準停止編程設定。將該引腳毗連到 VDD（電源電壓），會使 VREF 強迫堅持在恒定的 2V。 |
| 2 | IADJ | 在 IREF 引腳上毗連一個 0 - 2V 的摹擬電壓或一個 PWM（脈沖寬度調制）旌旗燈號，以此來對電壓基準停止編程設置。若將該引腳毗連到 VDD（電源電壓），則會強迫使 IREF 到達 2V。 |
| 3 | NC | 必須讓它處于懸空狀況 |
| 4 | IREF | 與 MCU 毗連的多功效引腳 [ 00：基準電流 01：反應 1 10：地點挑選 11：IFB_A1 ] |
| 5 | VREF | 電壓節制環路的基準電壓 |
| 6 | NC | 必須讓它處于懸空狀況 |
| 7 | MODE | CCM/DCM 形式設置引腳。將該引腳懸空，可以使器件在輕載時任務于不持續導通形式（DCM）；將此引腳毗連到地（GND），則可以使器件任務于持續導通形式（CCM）。該引腳經由過程一個高阻值電阻外部上拉。 |
| 8 | NC | 必須讓它處于懸空狀況 |
| 9 | FREQ | 將（該引腳）毗連到地（GND），可將開關頻次設置為 150kHz 。將此引腳毗連到電源電壓（VDD），可將開關頻次設置為 300kHz.倡議利用 150kHz的頻次。 |
| 10 | COMP | 偏差縮小器的輸出和脈寬調制（PWM）比擬器的輸出。將頻次彌補元件毗連到此引腳 |
| 11 | NC | 必須讓它處于懸空狀況 |
| 12 | FB | VBUS 電壓反應。在 VBUS 和地（GND）之間毗連一個電阻分壓器至 FB 引腳，以便在電池放電形式下對 VBUS 電壓停止編程設置。 |
| 13 | CSN2 | 輸出電流檢測的負輸出端。 |
| 14 | CSP2 | 輸出電流檢測的正輸出端 |
| 15 | VBUS | 輸出電壓或輸出電壓點 |
| 16 | HG | 開關 MOS 管的高端柵極驅動器 |
| 17 | BST | 高端 MOSFET 驅動器的升壓引腳。 |
| 18 | SW | 將此引腳毗連到功率級的開關節點 2 |
| 19 | LG | 低端MOS驅動器輸出端 2 |
| 20 | VCC | 用于高端和低端驅動器的 5.0V電源 |
| 21 | NC | 必須讓它處于懸空狀況 |
| 22 | NC | 必須讓它處于懸空狀況 |
| 23 | NC | 必須讓它處于懸空狀況 |
| 24 | NC | 必須讓它處于懸空狀況 |
| 25 | VIN | 輸出電壓 |
| 26 | CSP1 | 電流檢測縮小器的正輸出端。毗連到 VBAT 側電流檢測電阻的一端 |
| 27 | CSN1 | 電流檢測縮小器的負輸出端。毗連到 VBAT（電池電壓）側電流檢測電阻的一端 |
| 28 | EN | 邏輯高電平將使該轉換器啟用。邏輯低電平將使全部 PL5700 禁用。使能引腳（EN）經由過程一個高阻值電阻在外部被上拉至高電平 |
| 29 | GND | 毗連到地（GND） |
| 30 | OTG | 毗連到高電平 |
| 31 | TS | 毗連到VDD管腳 |
| 32 | VDD | 為PL5700節制焦點供給的 5.4V電源 |
二、傳統手工藝文檔文件
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 代謝物年紀書（英文版） | PL5700_Datasheet_en_r1.0 | 2025/05/06 | PDF下載 |

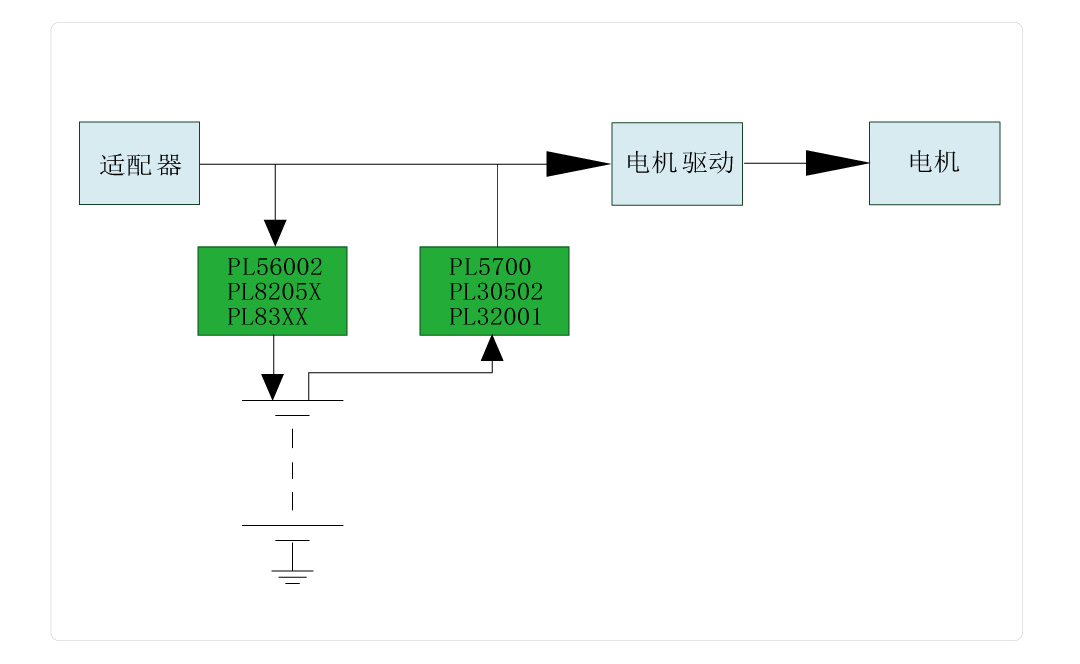

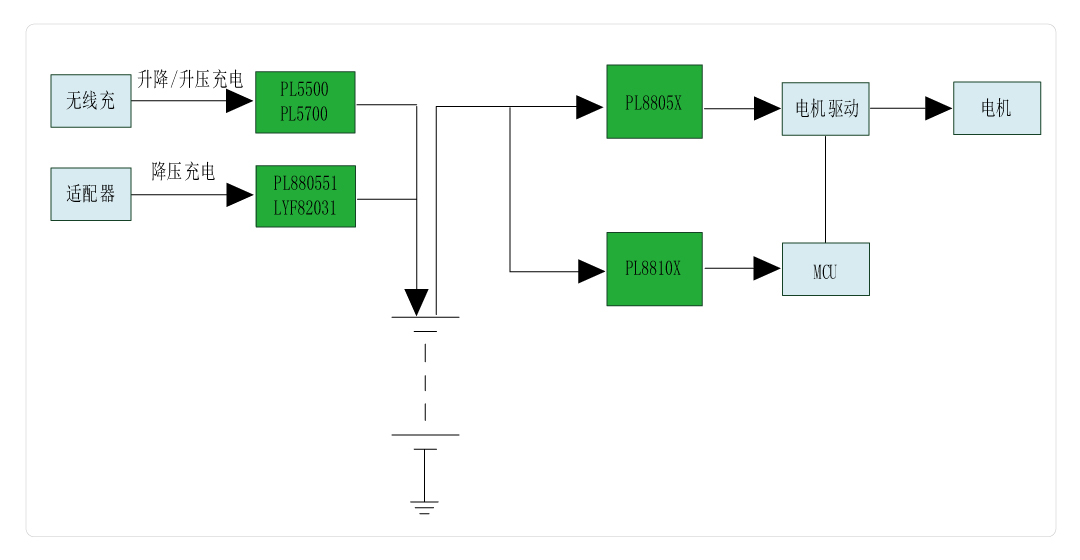

三、利于籌劃
